Замер окна ПВХ

замерЗамер оконного проёма – важнейший этап, от которого зависит не только качество монтажа, а иногда и сама возможность установки окна. Даже маленькая погрешность при замере может обернуться немалыми проблемами. Например, оконная рама больше проёма – дополнительные затраты на расширение проёма, оконная рама меньше проёма – появление щелей, которые необходимо заливать монтажной пеной или увеличивать откосы, что опять же лишняя трата времени и материалов.

Вот одна из основных причин, почему данную работу лучше доверить профессионалу, тем более что ответственность за неправильно произведённые замеры ляжет на фирму, занимающуюся установкой окон.

Если же Вы всё-таки решили справиться с данной задачей самостоятельно, то можете воспользоваться нашей инструкцией.

памятка

ПОМНИТЕмы не несем ответственности за полученный результат, т.к. данная статья носит ознакомительный характер. Заказ окон ПВХ по указанным Вами размерам лишает Вас возможности замены конструкции в случае ошибочного замера.


Размер окна зависит от размера и особенностей оконного проёма.

С уличной стороны по контуру проёма имеется выступ, получивший название «четверть», из-за сходства его размера с ¼ кирпича – 65 мм. Однако на практике размеры четвертей отличаются от указанного как в большую, так и в меньшую сторону, а иногда и вовсе равны 0.

четверть

четвертьЧетверть не даёт окну вываливаться наружу и позволяет более жестко закрепить его, кроме того она закрывает монтажную пену от солнечных лучей, что следует делать в обязательном порядке даже при её отсутствии. При отсутствии четверти рама крепится на анкерные пластины, а пена скрывается с помощью декоративного нащельника. Узнать наличие четверти очень просто: нужно сравнить ширину рамы внутри и снаружи окна, если она сильно различается – у вас есть четверти.

Случается, что в одном проёме левая и правая четверти имеют разные размеры, что обычно встречается при перекошенном проёме. Исходя из этого при замере необходимо обязательно учитывать размер и пропорции каждой четверти. Для определения глубины четверти проёма замеры следует производить и изнутри и снаружи.

Для определения места постановки оконного блока необходимо измерить толщину стены. Окно ставится на расстоянии 2/3 ширины стены, считая изнутри. Если внешнюю стену планируется утеплять, обшивать, расширять, то при замере необходимо учитывать и эти обстоятельства.

ремонтБывает, что оконные проёмы изначально кривые, поэтому

производить замеры рекомендуется в нескольких местах: в крайних точках и посередине. За основной размер берётся наименьшая величина.

замер

В идеале пластиковое окно должно быть таких размеров, чтобы:

  • заходило за боковые четверти (со стороны помещения) на 20-40 мм с каждой стороны;
  • заходило за верхнюю четверть на 15-20 мм;
  • было на 15-20 мм выше края нижней четверти (для установки под окно с уличной стороны водоотлива с наклоном);
  • рама не касалась стенок проёма, т.е. должен оставаться «монтажный зазор»: 20-55 мм сверху и с боков, и не менее 40 мм снизу.

Итак, производим замеры. Для начала освободите доступ к окну и откройте хотя бы одну створку (опытный замерщик может и не открывать окна, особенно в панельных домах). Подготовьте лист замера окна, который включает в себя:

  1. Габариты самого окна – ширина и высота, мм.
  2. Габариты подоконника – ширина и длина, мм.
  3. Габариты водоотлива – ширина и длина, мм.
  4. Размеры панелей для отделки окна – ширина и длина, мм.

Замер ширины окна.

Замер изнутри

завал

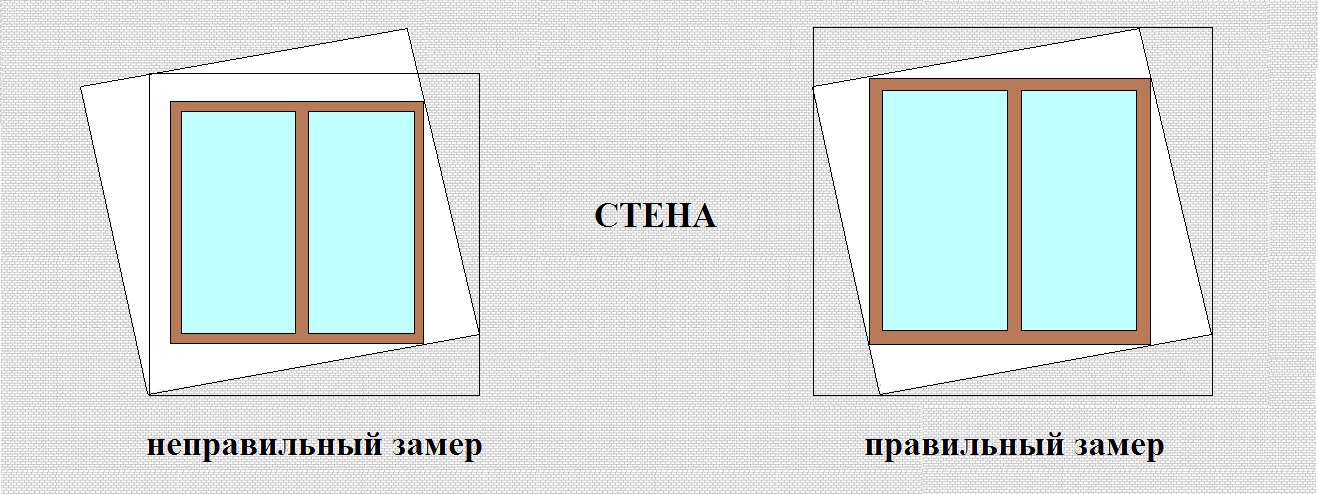

При помощи отвеса проверяем отклонение проёма от вертикали (завал). Если имеется завал, то вычисляется «полезная» ширина проёма – расстояние между точками А и В.

замер

Однако для того, чтобы окончательно определить ширину окна, необходимо выявить размеры четвертей, для чего делается наружный замер.В отличие от деревянного, окно ПВХ должно быть меньше оконного проёма, поэтому от полученной ширины проёма отнимаем 40-50 мм на монтажные зазоры. Это и будет предполагаемая ширина окна.

Замер снаружи. При открытом окне определяем ширину просвета, т.е. замеряем расстояние между боковыми четвертями (от откоса до откоса).

При помощи шила или отвёртки определяем глубину боковых четвертей.

Сопоставляя полученные данные с предполагаемой шириной окна при необходимости корректируем ширину окна в меньшую сторону. Желательно, чтобы рама «скрывалась» за боковые четверти не более, чем на половину своей ширины, т.е. максимум на 35-40 мм. Однако также неправильно, если окно вообще не будет заходить за четверти, хотя иногда бывает и такое при отсутствии четвертей или их малого размера (20 мм и менее). Если есть большая разница толщине между правой и левой четвертями, то целесообразно будет также уменьшить ширину окна для наибольшей симметричности окна по четвертям с уличной стороны.

Замер высоты окна.

замерВысота окна, как и ширина, замеряется с уличной и внутренней стороны. Сначала производим замеры с внешней стороны.

Замер снаружи. При открытом окне замеряем расстояние от верхней четверти до основания металлического отлива (линии примыкания отлива к оконной коробке), если отлива нет – расстояние от верхней четверти до нижней. Это и будет предполагаемая высота окна.

Однако необходимо провести дополнительные замеры для уточнения размера:

- шилом или отвёрткой измерьте глубину верхней четверти (обязательно в двух крайних точках). Если верхняя четверть менее 40 мм, то предполагаемую высоту окна уменьшаем примерно на 20 мм (а то и на 30-40, если четверть окажется менее 10 мм или вовсе отсутствует).

- по возможности измерить и нижнюю четверть. Для этого хотя бы в одном месте (лучше всего в центре) отогнуть основание отлива (учитывая то, что отлив обычно лежит на четверти, её глубину можно отмерять от отлива). Идеальный размер нижней четверти – 25 мм. Если четверть окажется менее 25 мм, например, на 10 мм, то предполагаемую высоту окна также уменьшаем на это же значение. Если же четверть более 25 мм, то здесь есть два варианта: либо предполагаемая высота окна остаётся без изменений, но при монтаже получаем большой нижний зазор, что однако на качество монтажа не влияет, либо в той же прямой пропорции увеличиваем размер окна, но при монтаже мешающая часть нижней четверти срубается перфоратором.

Замер изнутри. Измеряем расстояние от подоконника до верхней стенки проёма. Разница между полученным значением и предполагаемой высотой должна быть 40-50 мм или немного больше (нижний край окна будет стоять на 10-20 мм выше уровня старого подоконника, а над верхним краем должен быть монтажный зазор не менее 20 мм).

Следует помнить, что при стремлении сделать высоту окна максимально возможной при минимально допустимых зазорах можно наткнуться на «подводные камни»:

  • ЗАМЕРЗавал проёма от горизонтального уровня. Проверить это можно длинным строительным уровнем, лазерным уровнем или гидроуровнем. В панельных домах заваленной обычно оказывается вся стеновая панель, а сам проём при этом сохраняет правильную прямоугольную форму, поэтому бывает достаточно сначала вычислить с помощью обычного отвеса величину отклонения боковых стенок от вертикали (отрезок АВ) и по ней определить завал проёма по горизонтали (отрезок CD): для 2-створчатого окна эти величины будут примерно одинаковыми (АВ = CD), а для 3-створчатого – отличаться прямо пропорционально размерам высоты и ширины, т.е. CD = 1,5 х АВ. Далее предполагаемую высоту окна уменьшаем на размер горизонтальной погрешности проёма, т.е. на величину CD.
замер
  • Старый подоконник может быть пристыкован к оконной коробке, а не заведён под неё. Таким образом, под коробкой может не быть зазора в 30-40 мм, занимаемого старым подоконником. Во избежание ошибки лучше всего сначала выломать старый подоконник и лишь после этого производить замеры. При отсутствии достаточного опыта замеров этот метод наиболее надёжный.

Особенности замера в домах не панельного типа.

В блочных домах проёмы обычно имеют четверти большого размера, кроме нижней, которая отсутствует (как правило, под отливом выложен толстый слой раствора, легко сбиваемый при демонтаже), что упрощает замер. Необходимо снаружи замерить просвет между четвертями и, исходя из полученных данных, сделать окно такого размера, чтобы оно заходило за боковые четверти по 30-40 мм, а за верхнюю – на 20-25 мм. Затем проверить предполагаемые размеры, произведя замер изнутри.

Для исключения ошибки следует уточнить, лежит ли подоконник плотно на нижней плите или приподнят над ней.

замерзамерВ кирпичных домах четверти также имеют большой размер, хотя иногда проёмы могут быть и вовсе без четвертей. Особенностью замера четвертей является то, что необходимо следить, чтобы используемый щуп (шило, отвёртка) не попадали в щель между кирпичами или не упирались во что-либо, например, в кусок раствора.

В кирпичных домах старой постройки под оконной коробкой обычно скрыты заполненные паклей большие зазоры, а стены проёма покрыты толстым слоем штукатурки. Такой проём выглядит расширяющимся от оконной коробки внутрь. Соответственно, размер проёма точнее у внутреннего края. При небольшом слое штукатурки окно лучше сделать такого размера, чтобы, не сбивая, можно было оставить штукатурку в качестве утепляющего слоя откосов. Если штукатурка при демонтаже будет сбиваться полностью до кирпичной кладки, то при определении размера окна необходимо в обязательном порядке учитывать тот факт, что стенки проёма (от внутреннего края до монтажного шва) утепляются пенопластом толщиной хотя бы 20 мм, и края рамы не должны скрываться за слоем пенопласта, что является необходимым условием для установки откосов.

В деревянных домах четвертей, как правило, нет, размер проёма можно определить просто сняв внутренние или внешние наличники. Однако, следует учитывать, что проёмы в деревянных домах зачастую бывают перекошены, а торцы брёвен (в бревенчатых срубах) могут иметь шип – специальный выступ, обычно 20-30 мм, входящий в паз оконной коробки по её периметру (проблема легко решается электро- или бензопилой).

В панельных домах с литыми оконными коробками зазоры между деревянным блоком и проёмом отсутствуют. Подоконники пристыкованы к краю оконных коробок, хотя снизу всё-таки имеется зазор, но в него влит деревянный брусок. При желании этот брусок можно выбить перфоратором, однако можно обойтись и без дополнительных работ, рассчитав размер окна с учётом всех особенностей проёма. Главным признаком того, что окна влиты в панель является малый размер четвертей (не более 10 мм) или их отсутствие. Если со стороны помещения нет нащельников (реек, закрывающих зазор вокруг коробки), то ширину окна надо делать на 50-60 мм меньше внутренней ширины проёма, замеряемой рядом с окном, а высоту – на 60-70 мм меньше расстояния между подоконником и верхом проёма. В обязательном порядке следует проверить полученные размеры с наружной стороны.

замер

Замер водоотлива.

замер

Отливы предназначены для быстрого отвода дождевой воды и предотвращения её попадания в стены здания и подоконную коробку.

Длина отлива равна: ширина проёма (А) + 50 мм для загиба.

Ширина отлива: расстояние от окна до наружной стены (Б,В) + 30-40 мм.

замер

Если окно снаружи имеет оформление из лепнины, карнизы, архитектурные выступы, либо планируются работы по отделке фасада, то это необходимо учитывать при определении размера отлива.



Замер подоконника.

замер

Чтобы определить длину подоконника, замеряем проем изнутри помещения по откосам и добавить к полученному результату 150 мм.При замере подоконника необходимо помнить, что окно ПВХ гораздо уже деревянного, соответственно и подоконник с внутренними откосами станут шире.

Ширину подоконника находим следующим образом: замеряем толщину стены от четверти, отнимаем ширину коробки окна (60 мм) и прибавляем 30-50 мм. Если подоконник будет выступать более, чем на 50 мм, он может перекрывать радиатор отопления, что нарушит циркуляцию воздуха в помещение и, как следствие, запотевание окон (подробнее о причинах запотевания окон...).
